HIWIN上银 FDV 上银滚珠丝杠的导程
扫码获取价格库存技术资料
- 品牌: 上银双向丝杆
- 分类: 双螺母插管突出型FDV
- 类型:
- 属性: HIWIN上银 FDV 上银滚珠丝杠的导程，-HIWIN上银 FDV 上银滚珠丝杠的导程-HIWIN上银 FDV 上银滚珠丝杠服务放心可靠 嗨，很高兴与您分享win滚珠丝杆厂家的信息。在市场上有很多滚珠丝杆厂家，但我们非常自豪地说，我们是其中一个优秀的厂家。 我们的产品质量过硬，以其稳定性和可靠性而闻名。我们的滚珠丝杆采用高质量的材料制作，精密的加工工艺确保了产品的高效性和耐用性。我们的技术团队拥有丰富的经验和专业知识，能够提供针对不同需求的定制解决方案。 我们的滚珠丝杆广泛应用于-HIWIN上银 FDV 上银滚珠丝杠的导程--HIWIN上银 FDV 上银滚珠丝杠的导程-

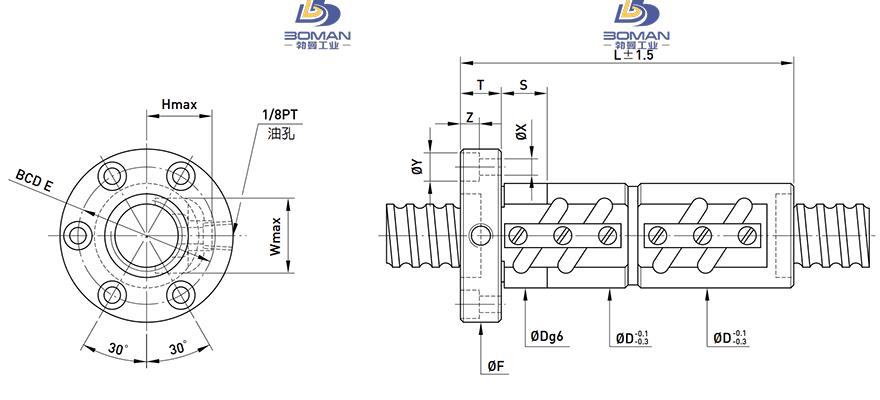

HIWIN上银 FDV 上银滚珠丝杠的导程 产品参数
尺寸 单位：mm
| 丝杠轴外径 | 63 |
|
| 导程 | 20 |
|
| 丝杠轴底径 | 55.466 |
|
| 滚珠节圆直径 | 65.2 |
|
| 钢球直径 | 9.525 |
|
| 精度等级 | ||
| 螺母直径 | 100 |
|
| 法兰直径 | 150 |
|
| 螺母长度 | 334 |
|
| 螺母安装 | PCD | 123 |
| 额定动负载 | CaN | 14862 |
| 额定静负载 | C0aN | 46009 |
| 有效圈数 | 2.5x2 |
|
| 法兰盘宽度 | 22 |
|
| 法兰安装孔通孔直径 | 13 |
|
| 法兰安装孔沉孔直径 | 20 |
|
| 法兰安装孔沉孔深度 | 13 |
|
| 轴向刚度 | KNm | 280 |
HIWIN上银 FDV 上银滚珠丝杠的导程此型号部分数据来源于NSK W2504T-456P-C1Z5 NSK重载直线导轨
